花色扁平电缆线(UL4539)
特 征
- 这种电缆采用绝缘的软性PVC材料，造成了高度的灵活性。导体采用7根镀锡铜线绞织而成，清除了电磁场，两端接上高密度连接器，可以优化设备的结构，也可焊接缩小设备的内部空间。
该产品是环保产品。绝缘不包含具体的溴化阻燃剂（多溴二苯醚，多溴联苯）或重金属如铅，六价铬，镉和汞。此外也符合RoHS （限制使用某些有害物质的电器和电子设备）
应 用
本产品可使用在计算机及周边设备，通讯设备，办公设备，数控设备的内部布线，尤其是理想的高密度布线，优化内部固定线路。
特 征
| 导体电阻 Ω/km（20℃） |
222 以下 |
特性阻抗 Ω |
标准 106 |
| 绝缘电阻 Ω/km（20℃） |
100 以上 |
传播延迟 纳秒/米 |
标准 5.0 |
| 电压 Vrms /分钟 |
2000 |
近端串扰 ％ |
标准 4.0 |
| 电容 电容/平方米 |
标准 52 |
阻燃特性 |
VW-1 |
项目名称，分类，和颜色的核心线
| 项目名称 |
分类 |
彩色的核心线 |
| FLEX-SN ( )-7/0.127 7030 4539 |
Sudare 类型 |
红 -灰- 灰 - 灰 - 绿 …
第一线的核心 = 红,
核心5nth核心线 = 绿, 其它 = 灰
单色线心可以根据客户要求自由搭配 |

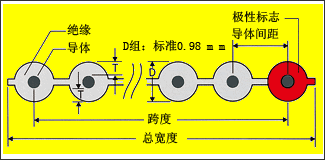

类型配置表
| 心数 |
导体 |
绝缘 |
跨度 mm |
总宽度mm |
线间距mm |
标准长度 |
| 10 |
AWG28
(7/0.127) |
弹性聚氯乙烯 |
11.43 |
12.7 |
1.27 |
1reel六一米
（二○○英尺） |
| 14 |
16.51 |
17.8 |
| 16 |
19.05 |
20.3 |
| 20 |
24.13 |
25.4 |
| 24 |
29.21 |
30.5 |
| 26 |
31.75 |
33.0 |
| 30 |
36.83 |
38.1 |
| 34 |
41.91 |
43.2 |
| 40 |
49.53 |
50.8 |
| 50 |
62.23 |
63.5 |
| 60 |
74.93 |
76.2 |
| 64 |
80.01 |
81.3 |
| | |
